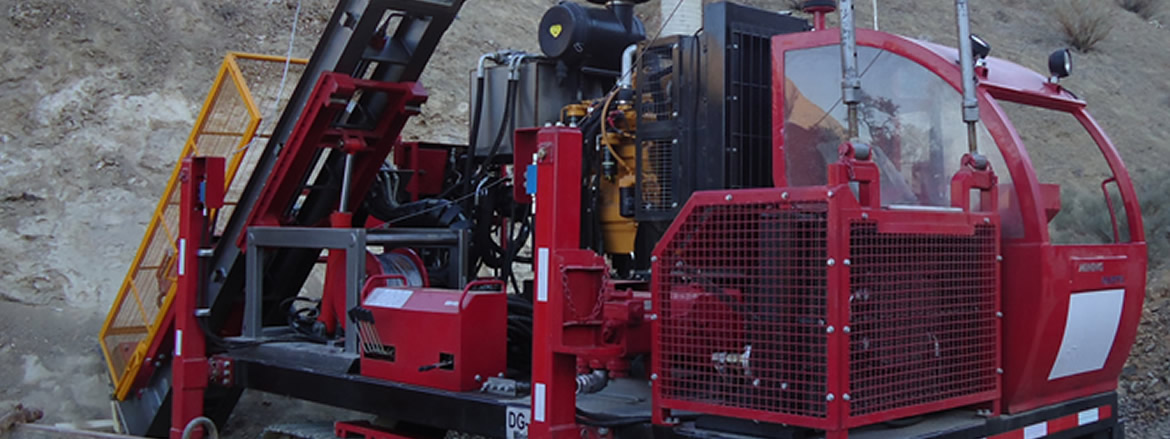

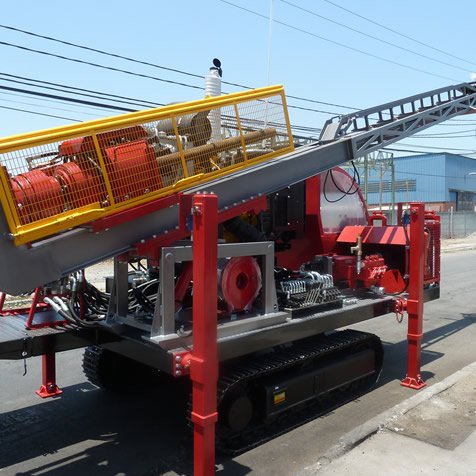

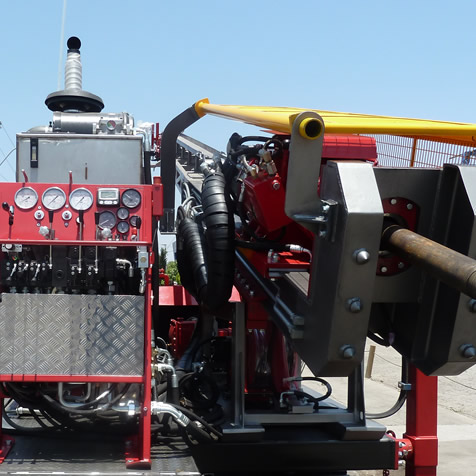

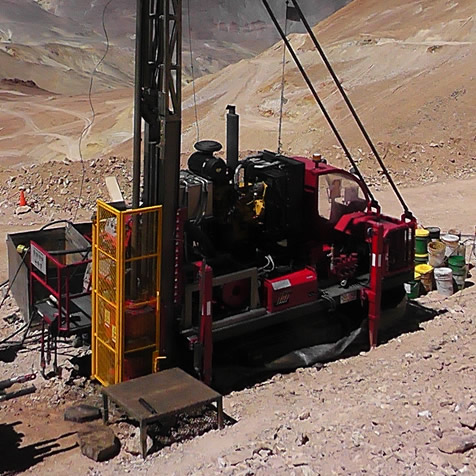

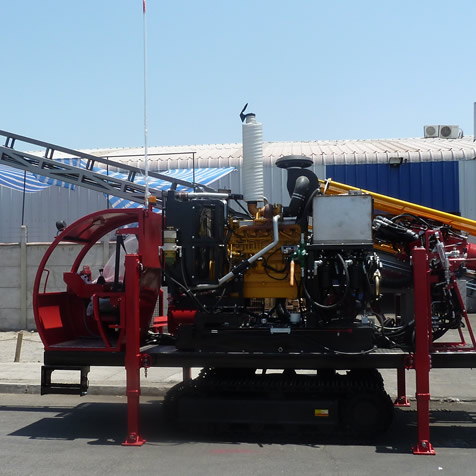

Equipo de Perforación Diamantina, Modelo DG-1500 SO, para operaciones en superficie oruga con Winche Wire Line, sistema de sincronización entre Chuck y prensa para meter y sacar barras, compensación de rosca para no dañar los hilos de barras al destornillar o atornillar (sistema “Load Sensing”, para mayor eficiencia hidráulica).
Unidad de Perforación:
• Bastidor de acero estructural con una carrera efectiva de 1.80 m. de longitud.
• Cilindro hidráulico de doble efecto con conexión directa al carro de rotación que acciona el avance y la retracción de la Unidad de Rotación.
• Capacidad de levante (Pulldown): 13.600 Kg (30.000 Lbs.)
• Capacidad de Empuje (Pullback): 13.600 Kg (30.000 Lbs.)
• Mástil para el sistema Wire Line y extracción de barras de 3mts. de largo.
• 780 mm de desplazamiento del mástil.
• Perforación desde -90º hasta -45º.
• Cilindros de levante y soporte extra fuertes, para la sujeción del bastidor.
